防雷技術在監控攝像機中的設計方案

來源：勁浪科技更新時間： 2013/11/12 16:47:25

詳細介紹

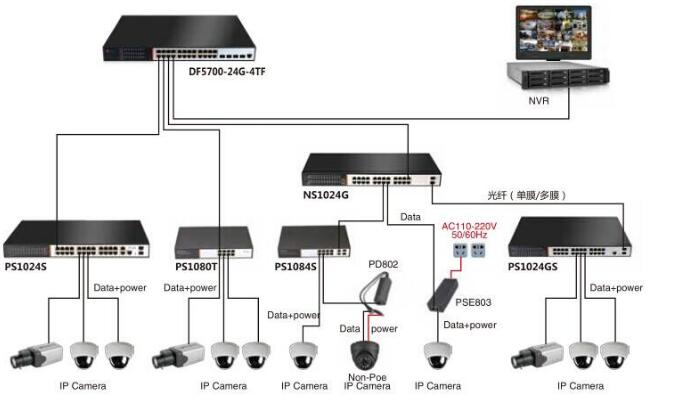

室外監控攝像機是需求加裝防雷維護器，由于在室外遭受雷電的概率還是比擬大的，針對不同對外的接口特性需求選取不同的防雷計劃，目前主流的對外接口防護采取兩級防護。

由陶瓷放電管組成第一級防護電路，可恢復保險和雙向TVS管組成第二級防護電路。浪涌能量釋放過程：雷電能量放電時間短，放電過程中電壓高于TVS管放電電壓低于陶瓷放電管放電電壓的過程中，首先經過TVS管將能量釋放到防雷地，經過防雷地釋放到大地。由于TVS管的反響時間最短，約為pS級，可恢復保險和陶瓷放電管的反響時間相對較長，約為uS級，隨著放電電流和時間的增加可恢復保險和陶瓷放電管陸續作用，大局部的浪涌能量經過陶瓷放電管釋放到防雷地。這個計劃適用于現場接地良好系統，雷擊浪涌能量能夠直接釋放到大地。假如運用在不接地系統中，感應雷擊后浪涌能量沒有合理的釋放途徑，就可能燒壞后端電路，要挾到整個監控系統的平安性。

現場設備的接中央式主要有兩種：一是有接地線且接地電阻合格;二是有接地線但接地電阻不合格或沒有接地線。第一種狀況防雷設計比擬簡單，能夠?qū)⒗讚舻哪芰恐苯咏?jīng)過防雷地泄放到大地，攝像機的防雷地只是作為一個泄放的通路，第二種狀況產生的雷擊的能量不能直接釋放，需求合理的設計雷電能量的釋放途徑，避免燒壞后端電路。

很多公司的防雷設計主要思索規范的請求，沒有綜合思索設備裝置現場的實踐狀況，浪涌防護等級都是在設備良好接地的狀況下得出的數據，強迫現場用戶必需做到良好接地。現場的實踐狀況是：攝像機裝置現場沒有接地或者接地不合格的狀況最常見，因而對外接口的雷電防護電路不能只是參照規范的測試根據良好接地來設計，需求充沛思索設備裝置現場的狀況，保證防雷接口的設計既滿足接地良好系統的防護請求，也滿足接地不良系統的防護請求。

假如現場沒有設備間的共地問題，依據之前的測試結果，直接隔離防雷地和系統地是可行的計劃。現場接地良好的狀況下，直接將設備的系統地銜接到防雷地是避免設備遭受雷擊的最佳計劃。但假如現場接地不良或者接地系統存在干擾的狀況下，直連系統地和防雷地則會將干擾信號直接引入攝像機內部，影響設備的正常工作，因而防雷設計地的銜接是設計的關鍵。
